製品紹介

これまで、放送用カメラにおける光量の調整はアイリス（絞り）やターレットに入れた複数のNDフィルター、円偏光 フィルターを使用した可変NDフィルター等が使われていました。

４K/８Kの高画質化が進む中、「V-grade」は従来型の光量調整方式では解決の難しかった「小絞りボケ」の解消や「ボケ味」を生かした撮影を可能とした素通し透過率が高い光学式可変ND フィルターです。

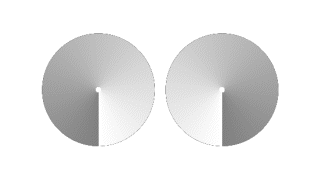

２枚の光学式NDグラデーションフィルターを逆相に配置し回転させることで、フィルターの濃度をシームレスに変え、光量調整を行う構造です。

【ボケ味を生かした撮影が容易に】

動画カメラ用には、これまでも円偏光式の可変NDフィルターは存在していました。然しながら 円偏光式では透過率が理論的に50%を超えることができず、明るさを確保した撮影が難しい状況でした。これに対し、「V-grade」はほぼ100％の素通し透過率を実現。高画質でボケ味を生かした撮影が可能となります。また、ターレット式では成し得なかったシームレスな調整を可能としています。

【小絞りボケを生じさせないために】

放送用４Ｋ/Ｂ4マウントカメラでの撮影では、精細度が向上した故に小絞りボケが生じやすくなります（Ｆ5.6近辺が境目と言われています）。そこで高画質を得るため、できる限り解放に近いＦ値に設定、ＮＤで光量調整を行う撮影スタイルが定着してきています。「V-grade」は素通しから1/128まで、全ての領域でシームレスに安定した性能を発揮することで、小絞りボケの発生を防ぎ高画質映像の効率的な撮影を実現します。

【素通しから1/3をカバーし微調整を可能に】

素通しが1/3より明るい可変NDフィルターはこれまで製品化されていませんでした。これに対し「V-grade」は素通しから1/3までのレンジをカバーすることで、これまでゲインアップ等で行っていた微調整をNDフィルターで任意に行うことができ、ノイズの低減等を図ることで高画質撮影を可能としました。

• シネカメラ（ラージフォーマットのボケ味を生かした撮影）
• デジカメ動画（ラージフォーマットのボケ味を生かした撮影）
• 放送用カメラ（小絞りボケを抑えた高画質撮影）
• ドローン
  • 圃場（水田・畑・樹園・牧草地）での高解像度映像データ取得
  • 自動運行での映像認識による安全運航
  • 災害時の状況把握
  • ラリーなどスポーツ中継（人が入れない場所からの高画質撮影）
• ドライブレコーダー（ヘットライトのハレーション対策）
• ヘリコプター（海上での照り返し等への対策）
• 小型カメラ（スポーツ撮影時の天候や環境変化への対策）

• カメラ内蔵タイプ
  • 動画カメラへ内蔵する方式です。基本ユニットをベースにカメラメーカー様毎にカスタマイズを致します。
• アダプタータイプ
  • レンズとカメラの間に挟み込む形のアダプター方式です。基本ユニットをベースにカスタマイズを致します。また、新規製品開発の対応も致します。
• 前玉タイプ
  • レンズの前玉に取付ける（マットボックス的なイメージ）方式です。基本ユニットをベースにカスタマイズを致します。また、新規製品開発の対応も致します。

各タイプともカスタマイズが前提となりますので、詳細は下記にお問い合わせください。

項　　目	値	備　　考
口径	φ29	2/3型センサー用
最大透過率	98%	1/1
最小透過率	0.8%	1/128
解像度	4000TV本	2/3型センサーにて
回転速度	1.5秒	1/1～1/128
入力電圧	DC12V
サイズ	100x103x60	フィルターユニットの厚み 14.0mm（カバー含む）
重量	300ｇ
インターフェース	7Pin	電源、通信
動作モード	位置指定 透過率指定 Auto	指定の位置に移動 指定の透過率になるように位置制御 指定の明るさになるように位置制御
供給形態 （ユニットにて供給）	カメラ内蔵タイプ マウントアダプタタイプ 前玉タイプ	2/3型センサー用からのカスタマイズ マウントに合わせてカスタマイズ
